石材资讯

金刚石刀头是金刚石锯片的工作主体。金刚石锯片的刀头是由金刚石和胎体结合剂组成，金刚石是一种超硬材料，起到切削刃的作用，胎体结合剂起到固定金刚石的作用，由金属单质粉末或金属合金粉末构成，不同的组成叫做配方，根据不同的用途，配方和金刚石不同。

金刚石锯片刀头工艺的选择

1.金刚石粒度的选择

当金刚石粒度粗且为单一粒度时，锯片刀头锋利，锯切效率高，但金刚石结块的抗弯强度下降；当金刚石粒度细或粗细粒度混合时，锯片刀头耐用度高，但效率较低。综合考虑以上因素，选择金刚石粒度为50/60目较为适宜。

2.金刚石分布浓度的选择

在一定范围内，当金刚石浓度由低到高变化时，锯片的锋利性和锯切效率逐渐下降，而使用寿命则逐渐延长；但浓度过高，锯片会变钝。而采用低浓度、粗粒度，效率则会提高。利用刀头各部位在锯切时的不同作用，采用不同浓度(即在三层或更多层结构中中间层可采用较低浓度)，锯刀过程中刀头工作上形成中间凹槽，有利于防止锯片偏摆，从而改善石材加工质量。

3.金刚石强度的选择

金刚石的强度是保证切割性能的重要指标。过高的强度会使晶体不易破碎，磨粒在使用时被抛光，锋利度下降，导致工具性能恶化；金刚石强度不够时，在受到冲击后易破碎，难以担负切削重任。故应选择强度在130～140N。

4.粘结相的选择

锯片的性能并不仅仅取决于金刚石，而是取决于金刚石与粘结剂恰当配合构成的刀头这种复合材料的整体性能。对于大理石等软质石材，要求刀头的力学性能相对低些，可选用铜基粘结剂。但铜基粘结剂烧结温度低，强度、硬度较低，韧性较高，与金刚石结合强度低。当加入碳化钨(WC)时，以WC或W2C作为骨架金属，配以适量的钴以提高强度、硬度及结合特性，并加入少量熔点低、硬度低的Cu、Sn、Zn等金属作粘结相。主加成分粒度应细于200目，添加成分粒度应细于300目。

5.烧结工艺的选择

随着温度的升高，胎体的致密化程度提高，抗弯强度也随之提高，而且随着保温时间的延长，空白胎体和金刚石结块的抗弯强度先提高后降低，可选择在800℃下烧结120s工艺来满足性能要求。

推荐企业：

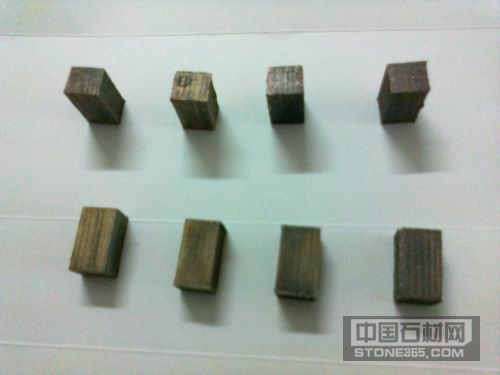

福建罗源县新新金刚石工具有限公司产销各种规格、多种类型的用于锯切花岗岩、大理石的金刚石刀头。主营产品：金刚石刀头、矿山刀头，产品采用优质原材料，利用先进生产设备及特殊工艺制造，锋利度好、使用寿命长、高效节能、质量稳定、适应性广，深得用户好评。

福建罗源县新新金刚石工具有限公司主营产品：金刚石刀头、矿山刀头

联系人 刘世振  13489128234
